Atap Rumah Bentuk Leter L 3D di Autocad

Pada tulisan sebelumnya saya sudah membahas hal ini yaitu cara membuat atap 3D dengan bentuk limas, Dan Sekarang saya akan membahas Cara Membuat atap rumah dengan bentuk leter L 3 Dimensi di Autocad. Kenapa dinamakan atap leter L, karena di lihat tampak atas seperti huruf L (simple saja, hhe)



Penasaran cara membuatnya bagaimana, mari ikuti langkah berikut ini :


Saya menggunakan denah seperti gambar di atas tanpa talang, saya melakukan offset sejauh 1 meter ke arah luar diambil dari garis As ( hanya contoh ) - untuk gambar atap 2 Dimensi sudut atap 45 derajat, dan untuk gambar 3D sudut atap 30 derajat.

  • Buatlah objek rectangle 2 buah sesuai dengan bentuk atap ( horizontal dan vertikal ) - lihat gambar di bawah ini.


  • Kemudian Extrude (ext) kedua rectangle tersebut di atas 500. Dan fokus terlebih dahulu pada rectangle 1.

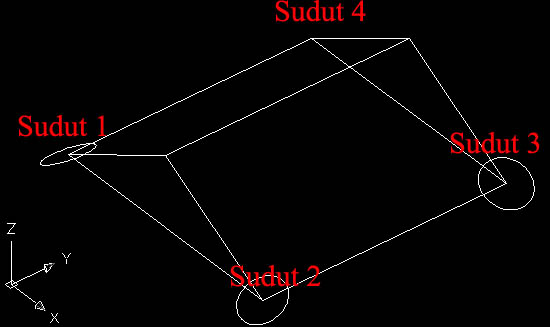

  • Lakukan Rotate pada lingkaran di sudut 1 (lihat gambar diatas) dengan cara klik tool 3D Rotate (Shorcut 3R <spasi 1x>) - lalu pilih objek lingkaran pada sudut 1 (spasi 1x) - lalu tentukan titik rotatenya, pilih sudut rectangle 1 ( lihat gambar di bawah ini ) - lalu tentukan arah rotatenya, pilih garis yang warna hijau lalu masukkan angka 30 (artinya lingkaran diputar mengikuti arah garis warna hijau dengan putaran 30 derajat.)
contoh_atap
  • Lakukan perintah Slice (sl) dengan cara ketikkan sl lalu (spasi 1x) - kemudian pilih objek rectangle (spasi 1x) - lalu ketikkan O (artinya melakukan perintah planar objek) - lalu pilih objek lingkaran pada sudut 1 yang telah di rotate kemudian pilih sudut yang berlawanan yaitu sudut 3 pada gambar di bawah ini (finish) - untuk membuat objek seperti gambar di bawah ini lakukan perintah mirror pada lingkaran sudut 1 ke arah sumbu Y dan hasil dari mirror tersebut anda tempatkan pada sudut 3 (lihat gambar di bawah ini) - lalu lakukan kembali perintah slice pada objek lingkaran sudut 3, caranya seperti yang tadi kita lakukan sebelumnya pada objek lingkaran sudut 1 dan terbentuklah objek seperti di bawah ini.

contoh_atap

  •   Khusus untuk lingkaran sudut 2 cara rotatenya berbeda dengan sudut 1. lakukan perintah rotate pada sudut 2 dengan cara klik tool 3D Rotate (Shorcut 3R <spasi 1x>) - lalu pilih objek lingkaran pada sudut 2 (spasi 1x) - lalu tentukan titik rotatenya, pilih sudut rectangle 2 - lalu tentukan arah rotatenya, pilih garis yang warna merah lalu masukkan angka 30 (artinya lingkaran diputar mengikuti arah garis warna merah dengan putaran 30 derajat) lihat gambar di atas lingkaran sudut 2
  • Kemudian Lakukan perintah Slice (sl) dengan cara ketikkan sl lalu (spasi 1x) - kemudian pilih objek rectangle (spasi 1x) - lalu ketikkan O (artinya melakukan perintah planar objek) - lalu pilih objek lingkaran pada sudut 2 yang telah di rotate kemudian pilih sudut yang berlawanan yaitu sudut 4 pada gambar di atas (finish) - untuk membuat objek seperti gambar di bawah ini lakukan perintah mirror pada lingkaran sudut 2 ke arah sumbu X dan tempatkan pada sudut 4 (lihat gambar di bawah ini) - lalu lakukan kembali perintah slice pada objek lingkaran sudut 4, caranya seperti yang tadi kita lakukan sebelumnya pada objek lingkaran sudut 2 dan terbentuklah objek seperti di bawah ini.

contoh_atap

  • Lakukan kembali pada rectangle yang kedua dengan cara yang sama seperti rectangle 1
  • 2 objek gambar di bawah ini hasil dari perintah slice lalu planar objek dengan bantuan circle di setiap sudut yang diputar 30derajat berfungsi untuk memotong sudut rectangle sebesar 30 derajat mengikuti arah putaran sesuai bentuk atap. Lalu lakukanlah union pada rectangle 1 dan rectangle 2 untuk menggabungkannya.
